率、高稳定，为客户节省投资和运行成本。
技术、经济合理，保证系统运行的可靠性。
技术、经济合理，保证系统运行的可靠性。
技术、经济合理，保证系统运行的可靠性。

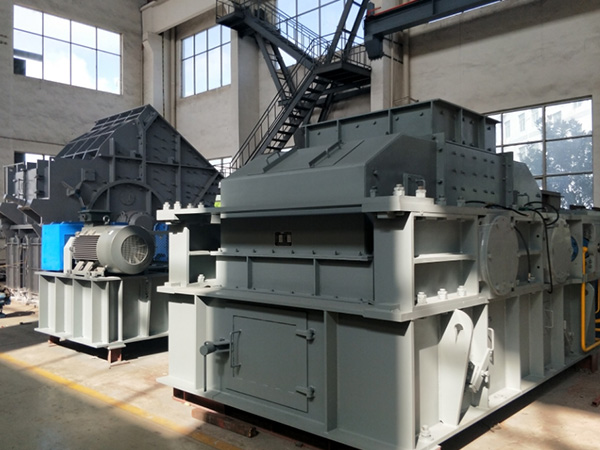

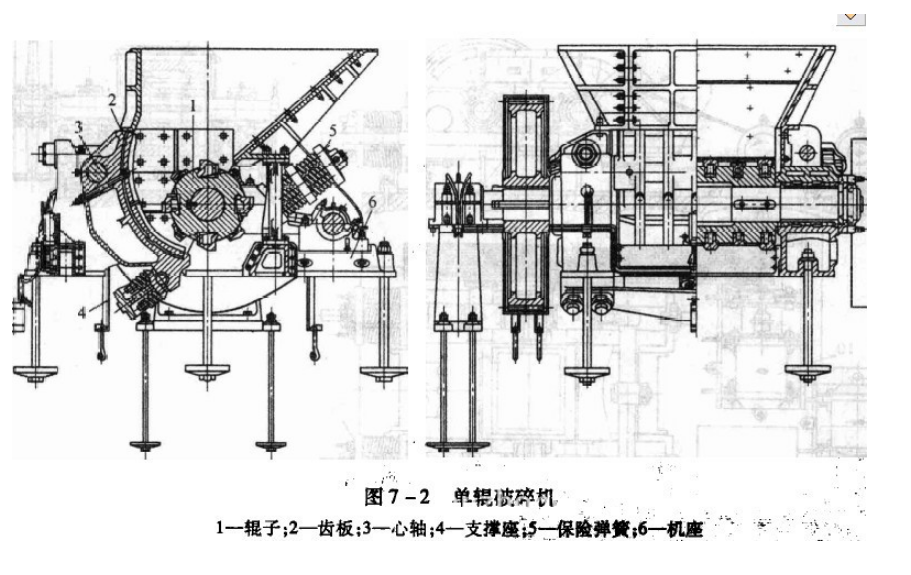

哈密单轴齿辊破碎机广泛应用戈壁花岗岩、铁矿石、建筑垃圾
齿辊组件：单轴驱动双齿辊（齿环模块化设计，齿高80-120mm）
破碎腔体：可调式楔形破碎腔（开度15-50mm）
传动系统：硬齿面减速机+液力耦合器（防过载）
清堵装置：液压顶推式自动清堵机构（推力≥50kN）
| 参数项 | 标准值 | 哈密适配调整 |
|---|---|---|
| 处理能力 | 60-400 t/h | 戈壁砾石降效系数0.75-0.85 |
| 齿辊转速 | 50-120 rpm | 玄武岩工况建议≤90 rpm |
| 电机功率 | 45-250 kW | 增加20%功率余量（抗冲击载荷） |
| 很大抗压强度 | ≤160 MPa | 齿尖堆焊碳化钨（提升至200 MPa） |
| 出料粒度 | 20-150 mm | 可调式筛板控制粒度均匀性 |
四级密封技术：
迷宫密封：不锈钢/聚氨酯复合结构（间隙≤0.2mm）
磁流体密封：耐磨损磁流体（工作温度-40~150℃）
正压气封：0.03MPa压缩空气持续吹扫（过滤精度0.3μm）
自清洁刮板：弹簧钢刮板实时清除辊面黏附物
风沙适应性改进：
进料口加装振动格筛（筛除<5mm细沙，降低磨耗）
轴承座外置沙尘收集槽（每日人工清灰）
| 部件 | 低温对策 | 高温对策 |
|---|---|---|
| 轴承组件 | 选用C5大游隙轴承（游隙0.25mm） | 加装循环油冷系统（油温≤65℃） |
| 齿板固定螺栓 | 预紧力降低15%（防低温脆断） | 采用Inconel 718高温合金螺栓 |
| 液压系统 | 换用L-HS22低温抗磨液压油 | 油路增设散热翅片 |
齿尖优化：
组合式齿尖：基体ZG40CrMnMo + 表面堆焊Hardox 600（厚度≥8mm）
齿形设计：鹰嘴型破岩齿（破碎比提升至8:1）
辊面保护：
可更换齿环模块（单齿更换时间≤30分钟）
齿根部位加装钨钢护套（抗冲击疲劳寿命提升3倍）
运行参数动态调节：
| 工况信号 | 调节动作 | 控制精度 |
|---|---|---|
| 电流超限（＞110%） | 自动触发液耦泄压，降速10% | 响应时间≤0.5秒 |
| 轴承温度＞85℃ | 启动强制冷却并报警 | 温控误差±1℃ |
| 粒度超标（+5%） | 调整破碎腔液压缸行程 | 粒度控制误差±3mm |
人机交互界面：
7寸触摸屏实时显示：破碎力曲线、齿辊磨损量、能耗统计
支持远程诊断（4G模块传输关键数据）
| 项目 | 周期 | 标准 |
|---|---|---|
| 齿尖磨损检测 | 每班次 | 齿高磨损＞35mm强制更换 |
| 密封系统效能测试 | 每周 | 粉尘泄漏量＜50g/m³ |
| 齿辊同轴度校准 | 每月 | 径向跳动≤0.1mm |
| 液压系统滤芯更换 | 每500小时 | 压差报警值＞0.3MPa |
| 整机动态平衡测试 | 每2000小时 | 振动烈度≤7.1mm/s（ISO 2372） |
| 物料类型 | 推荐型号 | 处理量（t/h） | 功率（kW） |
|---|---|---|---|
| 戈壁花岗岩 | DPGC-1508重型齿辊机 | 180-240 | 160 |
| 铁矿石 | DPGC-2012高压破碎型 | 280-350 | 250（变频） |
| 建筑垃圾 | DPGC-1006多功能型 | 80-120 | 90（带除铁） |
能量回收系统：
飞轮储能装置（回收破碎反冲能量，节能率≥12%）
变频驱动+永磁电机（综合能效提升18-25%）
水资源循环利用：
配套干式除尘系统（无需用水，除尘效率≥99%）
喷雾抑尘装置（仅在PM10＞150μg/m³时启动）
| 故障现象 | 诊断方法 | 修复方案 |
|---|---|---|
| 齿辊卡死 | 红外热像仪检测过热点 | 液压清堵系统3次冲击，无效则倒转辊体 |
| 出料粒度不均 | 激光粒度仪在线分析 | 调整侧挡板间隙，更换磨损筛板 |
| 异常金属异响 | 声发射检测定位磨损点 | 停机更换受损齿环，做动平衡校正 |
| 液压系统压力波动 | 压力传感器数据追溯 | 清洗比例阀，更换蓄能器隔膜 |
加装传感器：
齿根应力光纤传感器（预警断裂风险）
3D加速度计（监测齿辊偏心量）
油液金属颗粒计数器（预测轴承寿命）
大数据分析：
建立齿辊磨损模型（预测更换周期±10%）
故障知识库联动（自动推送维修方案）
粉尘控制：
全密闭罩体+负压抽风（操作区粉尘浓度＜1mg/m³）
排风口连接袋式除尘器（排放浓度＜10mg/m³）
防护：
旋转部件全包围防护网（网孔≤6mm）
紧急拉绳开关（全线响应时间≤0.2秒）
合规要求：
符合XJ/ZQ 012-2023《新疆矿山齿辊破碎机规范》
噪声控制≤85dB(A)（距设备1m处测量）
特别提示：
新设备需进行200小时磨合期监控（负载梯度加载：30%→60%→）
建议储备关键备件：齿环模块（2套）、主轴（1根）、液压阀组（1套）
定期与乌鲁木齐矿机研究院联合进行设备健康评估（每年至少1次）
